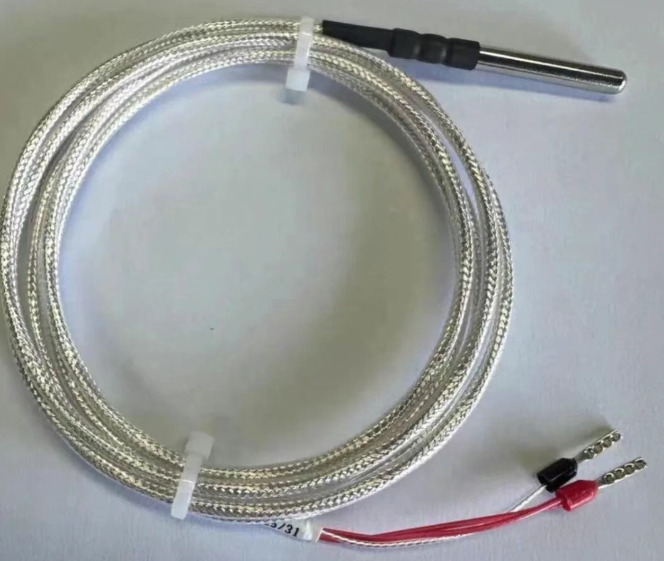

我先测了热电阻本身的阻值，对照分度表算出来对应的温度是38℃，和便携仪测的实际温度一致，但再测操作柜端的接线端子阻值，比热电阻本身大了1.2欧这多出来的就是二十米导线的固定电阻。跟你们说，二线制就是热电阻引出来两根线，直接接到仪表上，这种接法的问题很明显：导线本身有电阻，要是热电阻和仪表离得远、线拉得长，导线的电阻就会和热电阻的信号一起传到仪表里，仪表会把这部分线阻也算成温度变化，自然就比实际温度低了，而且距离越长误差越大。新设备出厂时可能是按短距离布线设计的二线制，没考虑咱们现场的长距离安装，这才导致了稳定的温度偏差。

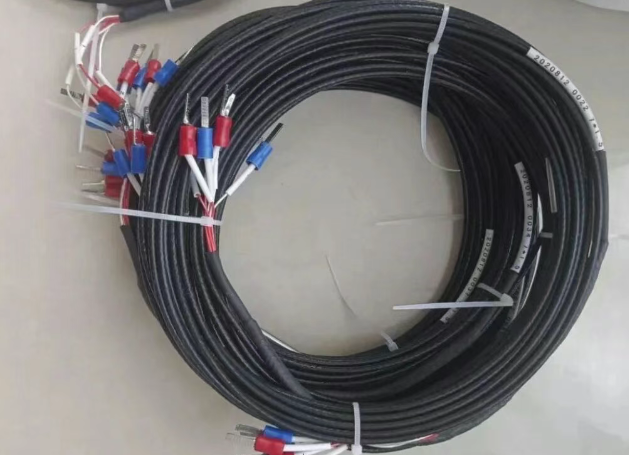

后来为了减少这种误差，就有了三线制。三线制是热电阻引三根线出来，接线的时候要注意，热电阻的一端接1根线，另一端接2根线，这2根线要接到仪表的同一个桥臂端子上，这样就能把导线本身的固定电阻抵消掉，测量精度比二线制高不少，车间里那些对温度准头要求高的设备，基本都用三线制。

这里得跟新手朋友说清楚，不是想把二线制改成三线制，随便多接一根线就行。关键得看热电阻本身的结构：如果原来的热电阻本身就是三线制类型（接线端有3个，只是现场布线时只接了2根），那补拉一根线，把第三个接线端引到仪表对应的补偿端子上就行；但如果是纯二线制热电阻（只有2个接线端），光加线没用，得先换成三线制热电阻才能改接法。咱们这次遇到的新设备，配的就是三线制热电阻，只是现场布线时少拉了一根，所以补上线、按规范接好就行。

接完线我还特意检查了接线盒的螺丝，之前在别的设备上遇到过类似情况：接线盒螺丝松了，风机吹着设备震动，导线接头有时候贴紧端子、有时候晃开一点，会导致接触电阻忽大忽小，温度显示就会忽高忽低。这次把所有端子都拧紧，确保接触良好，再看仪表，温度直接跳到38℃，和实际测量值就差了0.2℃，小周盯着仪表屏笑了：“还是你们电仪的懂行，这新设备这下能正常用了。”

有人可能觉得“二线制和三线制接仪表没误差区别”，这可纯纯是错的。二线制有导线电阻带来的固定误差，三线制能抵消这个误差，两者的精度差异很明显，可不能混为一谈。要是对精度要求特别高，比如实验室那种场合，还会用四线制——热电阻引四根线，两根专门供电、两根专门传信号，能彻底排除导线电阻的影响，不过车间日常维修里用得不多。

其实新设备投用常遇到这种接线匹配的问题，不是设备本身坏了，就是没根据现场实际情况选对接线方式。新手朋友刚开始接触，记清楚这几点：二线制别用在长距离布线、三线制精度更高且改接有前提（热电阻需是三线制类型）、二和三线制有明显误差区别，再注意检查接线端子是否拧紧，基本就能避开大部分坑了。
